Ghid de instalare pentru încălzitoarele de apă cu pompă de căldură cu sursă de aer

Există pericole ascunse în încălzitoarele de apă pe gaz, care fac multe familii să nu îndrăznească să aleagă.Acum, apariția lui sursa de aer pompa de caldura incalzitoare de apa depășește grijile consumatorilor, îl face ușor și practic pentru consumatori și economisește costurile cu energie electrică și gaz.Deci, putem spune, folosirea unei pompe de căldură cu sursă de aer este ca și cum ai ucide două păsări dintr-o singură piatră.Apoi, cum se instalează un încălzitor de apă cu pompă de căldură cu sursă de aer?Suntem aici pentru a explica pas cu pas ghidul de instalare.

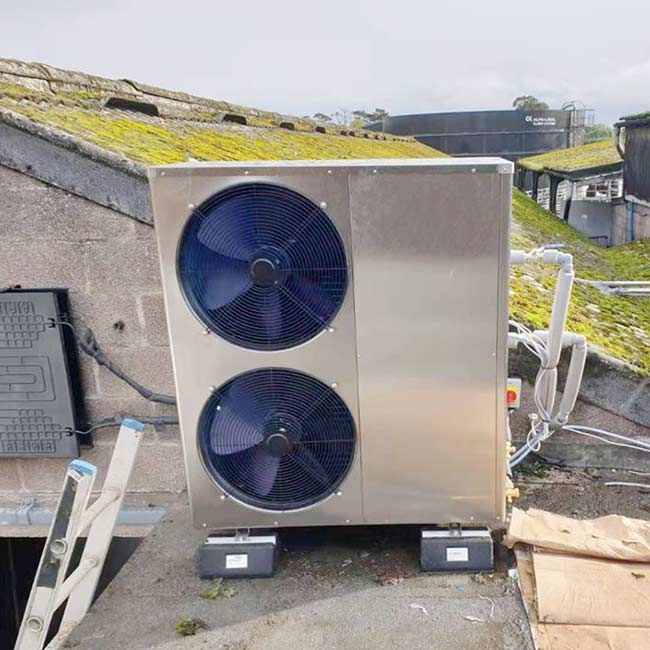

SPRSUN Proiect de încălzire a apei cu pompă de căldură cu sursă de aer din oțel inoxidabil

Instalați unitatea pompei de căldură

1. Unitatea de pompa de caldura cu sursa de aer (ASHP) poate fi instalata pe peretele exterior, acoperis, balcon sau sol;

2. Mai întâi, așezați suportul de montare pentru a îndrepta spre perete, apoi utilizați pixul de ulei pentru a marca poziția de găurire, găuriți pe perete conform semnelor, instalați șuruburile de expansiune pentru a fixa rack-ul asamblat și fixați-l ferm cu piulițe;

3. Apoi fixați unitatea pe suport cu șuruburi și piulițe;

4. Dacă este instalat în aer liber, pentru unitatea pompei de căldură poate fi instalat și un baldachin, care nu numai că îl ține departe de ploaie, ci și îl împiedică de expunerea la soare.

Instalați rezervorul de apă caldă

1. În plus față de interior, rezervorul de stocare a apei poate fi instalat în exterior cu unitatea de pompă de căldură, cum ar fi la balcon, acoperiș și sol.

2. Valele sunt amplasate lângă rezervorul de apă de la robinet și la îmbinarea conductei de apă și a conductei de apă caldă;

3. Supapa de siguranță unidirecțională trebuie instalată la intrarea apei.Dacă se scurge apă la portul de reducere a presiunii al supapei de siguranță unidirecțională, este un fenomen de reducere a presiunii și joacă un rol protector.Doar conectați-l cu un furtun de scurgere.

Moduri de conectare a conductelor de apă

1. Utilizați țeava PP-R pentru a conecta îmbinarea de evacuare cu rezervorul de stocare a apei și etanșați-l cu bandă PTFE;

2. Un capăt al supapei de reținere este conectat la conducta de apă de la robinet, iar celălalt capăt este conectat la conducta de intrare a apei a rezervorului de stocare a apei;

3. Umpleți cu apă: deschideți robinetul de admisie a apei de la robinet și deschideți robinetul conductei de apă caldă.Începeți să umpleți cu apă până când robinetul de ieșire se revarsă și închideți robinetul de ieșire.Implementați detectarea scurgerilor de stocare a apei pentru a vă asigura că nu există scurgeri de apă.

Conexiune conductă de încălzire

1. Găuriți o țeavă cu diametrul de 70 mm pe peretele dintre rezervorul de stocare a apei și unitatea pompei de căldură cu sursa de aer, iar orificiul trebuie să fie ușor înclinat spre exterior.Înfășurați țevile de îmbinare și o anumită lungime de cablu cu bandă de legare din plastic, treceți-le prin orificiul țevii găurite și acoperiți ambele părți cu mantaua țevii de perete;

2. Scoateți capacul capului de pe țevile de îmbinare fină și grosieră ale rezervorului de apă, înșurubați țevile la îmbinarea de pe cele ale rezervorului de apă respectiv și strângeți-le cu cheia;

3. Înșurubați capacul capului țevilor de îmbinare grosiere și fine ale supapei de înaltă presiune și supapei de joasă presiune a unității, înșurubați celălalt capăt al țevilor la admisia pentru mediu de lucru a rezervorului de apă.Strângeți admisia mediului de lucru a țevilor cu cheia.Vă rugăm să rețineți: conducta grosieră conectează supapa cu trei căi și îmbinarea superioară a rezervorului de apă.

Conexiune electrica

1. Asigurați-vă că toate prizele sunt împământate în mod fiabil;

2. În funcție de cerințele de curent și de putere ale diferitelor tipuri de pompe de căldură, selectați prize cu tensiunea corespunzătoare;

3. Linia de alimentare trebuie să fie echipată cu un dispozitiv de protecție împotriva scurgerilor de deconectare în treaptă completă de specificații corespunzătoare (≥1,5-2 ori curentul nominal);

4. Nu așezați alte echipamente electrice în jurul prizei de alimentare a unității pentru a evita declanșarea ștecherului de protecție împotriva scurgerilor;

5. Instalați și fixați senzorul de temperatură a apei în interiorul tubului senzorului din mijlocul rezervorului de apă.

Evacuarea conductei

1. Scoateți capacul de la orificiul de reglare al supapei de joasă presiune și al supapei de înaltă presiune;

2. Conectați îmbinarea pompei de vid la portul de injecție de fluor;

3. Asigurați-vă că gradul de vid este calificat, iar timpul de evacuare nu este mai mic de 20 de minute.Dacă evacuarea nu se modifică, agentul frigorific R22 poate fi utilizat pentru evacuarea externă și detectarea scurgerilor, iar presiunea gazului agentului frigorific rezidual după descărcare nu trebuie să depășească 0,005 MPa;

4. Detectarea scurgerilor: utilizați apă cu săpun pentru a verifica dacă există vreo scurgere la racordul fiecărei țevi și gura capacului.Dacă există, folosiți o cheie pentru a o strânge până când nu există nicio scurgere.Nu sunt permise scurgeri.

Test Run

1. Conectați conducta de apă rece cu admisia de apă în poziția supapei de siguranță (articulația conductei de apă rece trebuie să fie echipată cu o supapă de întreținere);

2. Cea mai importantă parte a umplerii cu apă a rezervorului de apă (umplerea trebuie finalizată înainte de conectarea conductei de apă caldă).După ce apa de la ieșirea apei calde iese (indicând că rezervorul de apă a fost umplut cu apă), închideți robinetul și opriți umplerea;

3. Conectați conducta de apă caldă și deschideți robinetul de intrare a apei;

4. Conectați alimentarea pentru a începe operațiunea;

5. Verificați conductele de apă și firele electrice, ascultați sunetul, inspectați ventilatoarele și observați tabloul de bord.După 10 minute de funcționare, dacă totul este într-o stare bună, proba de funcționare este finalizată.
